Cơ chế hoạt động của xe lăn điện

Tìm hiểu cơ chế hoạt động và kết cấu của xe lăn điện cho người khuyết tật, người già

Tìm hiểu cơ chế hoạt động của xe lăn điện giúp người dùng có thêm những kiến thức và kĩ năng để vận hành chiếc xe lăn điện được trơn tru, phục vụ nhu cầu đi lại của bản thân. Hiện nay các sản phẩm xe lăn điện cho người khuyết tật ngày càng được cải tiến để dễ dàng sử dụng và thân thiện hơn với người dùng.

Kết cấu cơ khí của xe lăn điện

 Xe lăn điện về cơ bản cũng giống kết cấu xe lăn tay với hệ thống khung được làm bằng nhôm cao cấp giúp xe có trọng lượng nhẹ hơn nhưng vẫn chắc chắn.

Các bộ phận chính của xe lăn điện bao gồm: khung xe, bánh xe, động cơ điều khiển tốc độ, động cơ điều khiển hướng lại, bộ truyền động nhông xích, bộ truyền động đai ốc. Ngoài ra xe còn có hệ thống cần gạt điều khiển, đèn tín hiệu.

• Động cơ chính điều khiển xe là động cơ một chiều kích từ khối nam châm vĩnh cửu có công suất là 120W.
• Động cơ điều khiển hướng lái : công suất 30W truyền động đai ốc.
• Bình acquy 12V-9Ah và bộ xạc để cung cấp năng lượng cho xe

Tìm hiều cơ chế hoạt động của các loại xe lăn y tế tại: /thiet-bi-y-te/xe-lan-y-te

Xe lăn điện hoạt động dễ dàng trên mọi cung đường

Cơ chế điều khiển của xe - mạch động lực

Mạch đảo chiều dùng cầu H mosfet điều khiển tốc độ và hướng của động cơ, được dòng định mức tới 23A.

Nguyên tắc điều khiển tốc độ di chuyển của xe lăn điện là điều biến độ rộng xung (PWM). Xung PWM xảy ra khi mạch điều khiển trung tâm sử dụng vi điều khiển PIC-16F877A.

Xe lăn điện phục hồi chức năng hiện nay có cơ chế điều khiển dễ dàng và linh hoạt.

• Nút bấm bật nguồn nhanh chóng để sẵn sàng di chuyển.
• Bộ điều tốc điều chỉnh chỉ bằng một thao tác, đẩy bộ điều tốc về phía trước nếu muốn đi nhanh hoặc kéo lại phái sau để giảm tốc.
• Bộ phận cần gạt sẽ làm nhiệm vụ điều hướng, người dùng muốn xe đi theo hướng nào chỉ cần gạt hướng cần gạt theo đó là xe sẽ tự chuyển bánh.
• Phanh tay sử dụng đơn giản, chỉ bằng một thao tác giữ nút hoặc nhả cần gạt là xe sẽ dừng lại, bảo đảm an toàn.

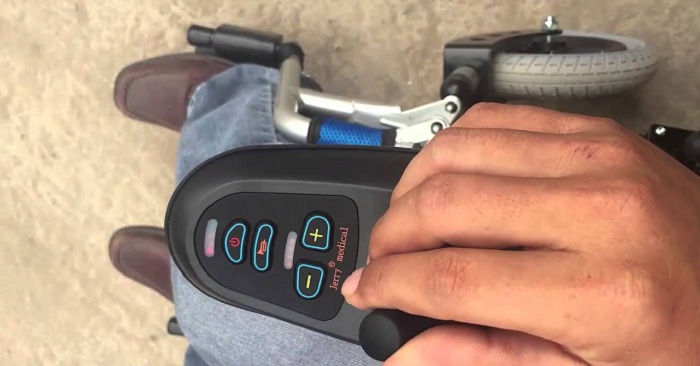

Các nút chức năng chuyển hướng đơn giản, dễ sử dụng

Công nghệ điều khiển thông minh ứng dụng vào xe lăn điện

Hiện nay có một số loại xe lăn được tích hợp bộ điều khiển bằng giọng nói với các kí hiệu được mã hóa cho mỗi lệnh, giúp người dùng rút gọn những thao tác điều khiển.

Ngoài ra một số loại xe lăn phục hồi chức năng tích hợp bộ điều khiển không dây Bluetooth để giúp người dùng vận hành xe qua smartphone hoặc máy tính bảng.
